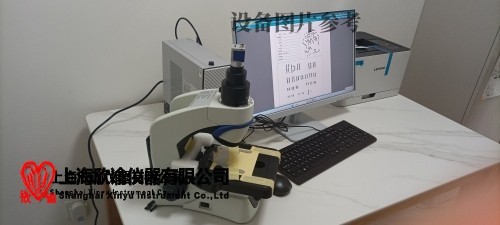

欣諭XY-RS-A1染色體核型分析系統配置方案
序號 | 配 置 名 稱 | 數量 | 備注 | |
1 | 奧林巴斯CX43三目生物顯微鏡 | 1臺 | ||
2 | 專用攝像接口 | 1臺 | ||
3 | 德GBasler ML220專用數碼攝像機 | 1臺 | ||
4 | 聯想計算機 i3 CPU /1T/8G內存/22寸 | 1臺 | ||
5 | 惠普激光打印機 | 1臺 | 選配 | |
6 | 欣諭XY-5.20版本 染色體圖像軟件 (染色體核型分析模塊) | 1套 | ||
7 | 其他(小配件,來人安裝調試培訓等) | 1 | ||
XY染色體核型分析系統
技術參數
一、計算機
i3 CPU /1T/8G內存/22寸
二、正置三目生物顯微鏡
1.光學系統:UIS2光學系統(無限遠校正系統)
2.聚焦:載物臺垂直運動由滾柱(齒條—小齒輪)機構導向,采用粗微同軸旋鈕,粗調行程每一圈為36.8mm,總行程為25mm,微調行程為每圈0.2mm,具備粗調限位器和張力調整環
3.照明器:內置透射光柯勒照明,6V30W鹵素?zé)?/span> 100-120V/220-240Vg 0.85/0.45A 50/60Hz
4.物鏡轉盤:向內側傾斜的固定5孔物鏡轉盤
5.觀察筒:U-CTR30-2,三目;視場數:20
6.載物臺:尺寸為188mm × 134mm,活動范圍為X軸向76mm × Y軸向50mm,雙片標本夾,標配橡膠帽
7.聚光鏡:阿貝聚光鏡,數值孔徑1.25(浸油時),內裝式孔徑光闌
三、顯微接口
1. 顯微鏡攝像機專用接口
四、染色體分析專用CCD
1. 色彩模式:黑白
2. 掃描方式:逐行
3. 分辨率: (2,300,000像素)
4. 傳感器尺寸(對角線):1/1.2“ (對角線11mm)
5. 像素大?。?.86μm x 5.86μm
6. 動態范圍:73.5dB
7. 信噪比:45.2dB
8. 視頻格式與幀速: 95fps
9. 讀出噪聲:6.6e-
10. 工作溫度(攝氏度):0~ 50
11. 供電電源:通過USB3.0接口供電
五、打印機
1.高性能彩色激光打印機
六、核型分析軟件
1.軟件采用SQL server大型數庫管管理平臺,數據庫存儲容量不受限制,且方便數據的導入導出
2.實現同一實驗室內病歷錄入,圖像采集,核型分析和打印輸出多人多標本的分工合作;提供不同科室的數據共享。
3.先進的數據庫技術,圖片文件直接自動保存,也可分開保存
4.支持人類、動物(如大熊貓)、植物(如燕麥)等多物種染色體核型分析;有準確量化的人類、動物、植物等的標準模式圖;可根據用戶的實際工作需求來選擇、添加標準模式圖
5.提供模塊新建功能,即異常染色體自定義模式圖,增加帶、刪除帶、修改帶名稱、設置長斷臂、著絲粒位置等,具有自動學習功能??筛鶕?jù)客戶實際分析特點或標本的制作特點自動提高配對準確性。
6.染色體核型分析軟件截取時可選擇自動曝光及自動對比。
7.可以對所有的染色體進行自動分割和手動分割。
8.可自動或手動調節染色體圖像對比度、亮度、清晰度,以達Z佳效果;選中染色體雙擊即可實現倒轉,一鍵實現任意角度旋轉功能,可對任意一條或全部染色體進行拉直操作;可在報告上標注染色體標準條帶及進行不同顏色文字、符號或圖形注釋;還可將異常染色體單D列出。
9.可以分析G-, R-等制備的樣品;根據顯帶(G-、R-等)可進行自動分類。
10.可自動進行核型排組,即提取的目標染色體信號可與標準模板分類對比、自動檢索識別數據,自動建立核型的智能分析系統;對錯誤的配對,可以通過拖動鼠標進行修改。也可手動排組。
11.染色體核型原圖和排列好的圖像可同屏顯示,自動染色體識別,自動計算染色體數量多少,有數字標注。
12.系統在分析時保存初始資料;然后自動記錄每一步處理過程,可修改某一具體過程,并存入數據庫;對每步圖像編輯進行了記憶,可以撤銷或恢復圖像編輯操作。
13.適宜處理任何數目或種屬的染色體。
14.支持同時建立多個數據庫,每個數據庫中的報告數量,只受計算機硬盤容量限制??梢詫?duì)每個數據庫設置口令。
15.可以根據報告日期、報告數據項查詢報告。
16.查詢結果可以存為報表,方便用戶生成日?qǐng)?bào)和月報等報表,或工作量統計表。
17.在每個報告中可以存入的典型圖像,沒有幅數限制。
18.可以對圖像進行灰化、反色、鏡像、銳化、平滑、放大、多種濾鏡處理,還可調節色彩比例、色調飽和度、亮度以及對比度。
19.可以在每幅圖像上加入多個標注。標注方式含文字和圖形。
20.編輯報告時,回車即可切換輸入焦點,方便操作者快速錄入。
21.圖像可以存為BMP、GIF和JPG、格式;圖像質量參數可調。
22.視頻質量參數如色調、飽和度、亮度、對比度等參數可調。
23.可以拾取未能自動識別的染色體,可以手動修剪染色體輪廓邊界。
24.可以去除染色體分裂相圖像的背景和雜質。
25.可以設置某個染色體為異常染色體,在檢驗報告中,打印在核型圖下方。
26.可以顯示帶紋數據,可以將核型與標準模式圖進行對照。
27.原始圖像(分裂相圖像)和核型圖像中的位置,可以一一對應,在核型圖中點擊某個染色體,其在原始圖像中的染色體邊界,會出現“流動”現象。
28.可對染色體進行拉直和旋轉操作。
29.支持三種ISCN標準模式圖:ISCN400,ISCN550,ISCN800。
30.具備數據接口,數據導出功能,方便系統外共享。
31.染色體單機版、局域網(廣域網)分析系統信息管理、檢索查詢、權限分配
32.隨意切換、同時顯示和編輯不同模塊的圖像,可對不同軟件模塊下的圖像進行拼接、比較、在同一張報告上輸出
33.可以支持多種圖像格式:BMP、TIF、JPE、DBD、MDB等圖像文件
34.可多套軟件組合建立局域網分析系統,權限實施分配(管理員、審核者、一般操作者等)
35.提供快捷鍵對染色體圖像進行縮放,以進行精細的條帶比對、識別、檢查
36.在原始圖、核型分析圖上均可進行文字或符號注釋,對核型分析圖進行標準帶條注釋,且注釋的文字符號顏色任意選擇
