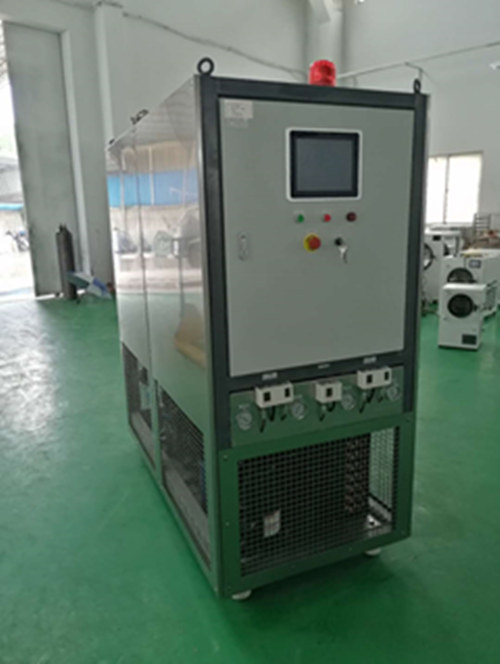

XY-FD-S5E真空冷凍干燥機高配 | ||||||||
產 品 結 構 | 技 術 參 數 | 備 注 | ||||||
設計標準：CGMP | ||||||||
※ 公用配供 | ||||||||
電源（單相電源） | 380V/50HZ | |||||||
電源功耗 | 8Kw | |||||||
冷卻方式 | 風冷式（風冷方式室溫保持≤25℃） | |||||||
整機體積（高×寬×深） | 1500×980×1820mm(約) | （按設計為準） | ||||||
結構型式 | 矩形整體型/可移動式（2只固定+2只萬向輪）。 | |||||||
整機重量 | 1100kg（約） | |||||||
技術優點 | ||||||||
實現凍干過程程序化控制過程分析和具有數據、曲線兩種記錄功能，可根據批號隨時調用或打印 | ||||||||
能夠長期穩定運行，連續運行時間大于365天 | ||||||||
※ 干燥箱體 | ||||||||
性能參數 | ||||||||
設計制造標準 | 真空容器設計標準 | |||||||
箱體設計壓力 | 常壓 | |||||||
箱體設計溫度 | -65℃-+80℃ | |||||||
箱體真空泄漏率 | 5×10-3 Pa.m3/sec | |||||||
主要部件 | ||||||||
箱體材料 | SUS316L/δ4mm | |||||||
開門方式 | 單手柄旋緊式 | 1只 | ||||||
開門方向 | 朝右開門大于110度 | (用戶可選擇) | ||||||
箱門材料 | 進口高透光高強度醫藥級亞克力板 | 1塊 | ||||||
箱體幾何形狀 | 矩型體 | |||||||
箱體光潔度 | Ra≤0.4μm | |||||||
箱體保溫材料 | 聚氨脂發泡 | |||||||
箱門密封 | 采用О型實心醫用硅橡膠Φ8mm | 1根 | ||||||
技術特點 | ||||||||
1 | 316L不銹鋼板材均選用優秀品牌，經精密拋光，保證箱體表面粗糙度，從而保證無菌要求； | |||||||
2 | 高透光型有機玻璃，方便觀察凍干過程的制品變化 | |||||||
3 | 箱體、板層、軟管均經過多道工序檢驗，確保不漏 | |||||||
4 | 板層可全疊升到Z高位，方便擦試和清冼 | |||||||
※ 板 層 | ||||||||
性能參數 | ||||||||
擱板有效總面積 | 0.5M2 | |||||||
Z大捕水量 | 10Kg/批 | |||||||
板層Z低溫度 | ≤-65℃ | |||||||
板層Z高溫度 | +80℃ | |||||||
板層制冷速度（空載） | +20 ～-40°C ≤ 30min | |||||||
板層溫差(空載/平衡后) | ≤±1℃ | |||||||
板層平整度 | 0.5mm/m | |||||||
主要部件 | ||||||||
板層材料 | SUS316L | |||||||
表面粗糙度 | Ra≤0.4μm | |||||||
板層層數 | 1+1(補償板) | |||||||
板層尺寸 | ||||||||
瓶/盤保護 | 擱板帶防瓶/盤墜落保護架 | |||||||
聯接軟管 | SUS304L不銹鋼軟管 | |||||||
制品測溫探頭 | Pt-100 熱電阻，德G | 根據實際要求 | ||||||
技術特點 | ||||||||
1 | 板層具有很高強度，能夠耐受長期使用； | |||||||
2 | 板層通過專用機械加工，可保證高要求平整度； | |||||||
3 | 板層加熱控溫精度高 | |||||||
※ 冷 凝 器 | ||||||||
性能參數 | ||||||||
設計標準 | 真空容器設計標準 | |||||||
箱體設計壓力 | 常壓 | |||||||
箱體設計溫度 | -85℃-+90℃ | |||||||
冷凝器Z低溫度 | ≤-85℃ | |||||||
主要部件 | ||||||||
冷凝器形狀 | 圓桶型 | |||||||
冷凝器材料 | ANSI 316L不銹鋼 | |||||||
結霜表面 | 冷凝器內表面-有利于化霜和清洗消毒 | |||||||
盤管形式 | 盤型ANSI 316L不銹鋼 | |||||||
內表面粗糙度 | Ra≤0.5μm | |||||||
冷凝器觀察門 | 高透光型航空有機玻璃 | 1塊 | ||||||
化霜方式 | 自動化霜De-icing廢液排放 | |||||||
溫度傳感器 | Pt-100 熱電阻，德G) | 1支 | ||||||
保溫材料 | 聚氨脂發泡保溫板 | |||||||
技術特點 | ||||||||
1 | 不銹鋼316L板材均選用優秀品牌，經精密拋光，保證箱體表面粗糙度，從而保證無菌要求； | |||||||
2 | 冷凝器盤管光滑面，啟動自動化霜功能，方便取出冰塊或完全熔化后自動排空，對于擦試消毒更有效 | |||||||
※ 制冷系統 | ||||||||
性能參數 | ||||||||
板層降溫速率(空載) | 20℃→-40℃≤30min | |||||||
冷凝器降溫速率(空載) | 20℃→-40℃≤15min | |||||||
主要部件 | ||||||||
高壓級壓縮機型號/數量 | 法G泰康TFH2511 | 1臺 | ||||||
冷媒 | 高壓級R404a綠色環保型 | |||||||
低壓級壓縮機型號/數量 | 法G泰康TFH2511 | 1臺 | ||||||
冷媒 | 低壓級R23 綠色環保型 | |||||||
油分離器 | 艾默生 | 1個 | ||||||
回氣過濾器 | 丹麥DANFOSS | 1個 | ||||||
油視鏡 | 丹麥 DANFOSS | 3個 | ||||||
干燥過濾器 | 丹麥 DANFOSS | 1個 | ||||||
壓力表 | 瑞士 REFCO | 4個 | ||||||
頂蓋閥 | 意大利CASTEL | 3個 | ||||||
繼電器 | 丹麥DANFOSS | 4個 | ||||||
膨脹閥 | 丹麥 Danfoss | 3個 | ||||||
電磁閥 | 丹麥 Danfoss | 5個 | ||||||
技術特點 | ||||||||
1 | 壓縮機采用法G泰康品牌全封閉壓縮機，運用復疊制冷技術，性能更加穩定、可靠； | |||||||
2 | 采用符合蒙特利爾公約的環保型制冷劑； | |||||||
3 | 具備壓縮機壓力保護功能， | |||||||
※ 真空系統 | ||||||||
性能參數 | ||||||||
抽氣速率 (空載) | 從大氣壓抽至10Pa≤15min | |||||||
系統漏率(空載) | 5×10-3 Pa.m3/sec | |||||||
J限真空度(空載) | ≤0.01mbar | |||||||
主要部件 | ||||||||
真空泵型號/數量 | 日本“愛發科”ULVAC | 1臺 | ||||||
中隔閥 | DN-80mm | 1個 | ||||||
泵頭閥 | 西瑪特 SIEGV | 1個 | ||||||
真空規管 | 英G“愛德華”EDWARDS | 1個 | ||||||
過濾器 | 0.22μm | 1個 | ||||||
進氣閥 | 意大利 弗維流體 | 1個 | ||||||
摻氣閥 | 意大利 弗維流體 | 1個 | ||||||
技術特點 | ||||||||
1 | 采用世界品牌真空泵，具有可告穩定的運行保證； | |||||||
2 | 性能卓越的真空泵止回閥與真空泵同步，可避免停泵時真空泵因大氣壓差油倒流 | |||||||
3 | 具有多段式真空度設定功能，可實現一個凍干周期內真空度的多次變量控制； | |||||||
4 | 干燥箱和冷凝囂之間有意大利品牌蝶閥進行隔離，前后箱進出料和衛生與冷凝器化霜不影響 | |||||||
※ 循環系統 | ||||||||
性能參數 | ||||||||
主要部件 | ||||||||
循環泵 | 德G“威樂”TOP系列 | 1臺 | ||||||
導熱油 | 低粘度硅油 | 適量 | ||||||
電加熱 | 1Kw | 1支 | ||||||
板式熱交換器 | 瑞典“阿法拉伐” | 1個 | ||||||
導熱油測溫探頭 | Pt-100 熱電阻，德G | 2支 | ||||||
溫度控制器 | 丹麥“丹佛斯”DANFOSS | 1個 | ||||||
加熱速度 | 1°C/min | |||||||
硅油粘度 | 5cSt 25℃ | |||||||
技術特點 | ||||||||
1 | 電加熱采用PID能量調節控制，具有節能和控溫穩定的特點； | |||||||
2 | 采用G際品牌的，實現無泄漏，無噪音，穩定運行 | |||||||
3 | 世界著名品版釬焊式板式交換器 | |||||||
液壓系統 Hydraulic system（可選配置） | ||||||||
序號 | 名稱 | 型號/規格/材質 | ||||||
1 | 液壓泵 | SW 1套 | ||||||
2 | 液壓油 | 46#抗磨液壓油 | ||||||
3 | 油箱 | 6L 1套 | ||||||
1 | 壓塞壓力
| 0~1.0bar（可調） | ||||||
※ 控制系統 | ||||||||
性能參數 | ||||||||
軟件系統符合 | FDA 21CFR PART II | |||||||
冷凍干燥方式 | 遠/近及手動/自動控制 | |||||||
化霜方式 | 自動化霜 | |||||||
工藝設定方式 | 配方式管理 | |||||||
主要部件 | ||||||||
1 | 電氣標準 Electric standard | IEC60204-1 | ／ | |||||
2 | PLC | OMRON | 1套 | |||||
3 | 計算機 Computer | 聯想ThinkVision LENOVO ThinkVision | 1臺 | |||||
4 | 觸摸屏 Touch screen | OMRON | 1個 | |||||
5 | 空氣開關 Breaker | 法G SCHNEIDER | ／ | |||||
6 | 交流接觸器 AC contactor | 法G SCHNEIDER | ／ | |||||
7 | 電氣保護等級 Protection class | IP22 | ／ | |||||
軟件系統 | XY-5000 Control System | 1套 | ||||||
軟件備份光盤 | 1份 | |||||||
技術特點 | ||||||||
1 | 符合FDA歐盟標準，電子簽名，多組密碼； | |||||||
2 | 自動、手動在任何節點任意切換； | |||||||
3 | 一鍵式體檢功能，為凍干機的健康提供數據保障； | |||||||
4 | 系統操作可在無菌室、機房、凍干控制室進行，并且相互具有互鎖功能，避免誤操作； | |||||||
5 | 友善的人機界面具有各種部件、閥門工作狀態及溫度、真空度參數顯示； | |||||||
6 | “配方管理”可設置無數條凍干工藝曲線； | |||||||
7 | “配方管理”可實現：低溫進箱、二次回凍（反復預凍）、壓力升測試、自動放氣和壓塞、低溫出箱等個性功能； | |||||||
8 | “冷凍干燥”自動過程有階段顯示功能，并可任意跳段； | |||||||
9 | “冷凍干燥”過程中可對配方進行隨時調整； | |||||||
10 | 操作畫面具有各個故障點顯示功能； There is a function for displaying various trouble points on the operation interface. | |||||||
11 | 具有數據、曲線兩種記錄功能，可根據批號隨時調用或打印； | |||||||
12 | 可存儲無數條數據、曲線記錄； | |||||||
13 | 各個真空度、溫度曲線由多種顏色顯示，并可任意設置“顯示”或“隱藏”； | |||||||
14 | “冷凍干燥”完成后，可將“工藝配方”、“數據曲線”、“歷史記錄”、“操作記錄”、“報警記錄”等原始記錄一起打印，可作為批產品的詳細批記錄進行保存； | |||||||
15 | 可根據用戶實際使用需要增加相應軟件功能； | |||||||
16 | 電子簽名，三級用戶權限管理，曲線報表不可修改； | |||||||
※ 備品備件 | ||||||||
序號 | 名稱 | 型號/規格/材質 | 數量 | |||||
1 | 電磁閥 | DANFOSS | 1 | |||||
2 | 電磁閥線圈 | DANFOSS | 2 | |||||
3 | 測溫探頭 | PT-100單支 | 5 | |||||
4 | 高壓壓力表 | REFCO | 1 | |||||
5 | 低壓壓力表 | REFCO | 1 | |||||
6 | 真空泵油 | Edwards | 4L | |||||
7 | 制冷專用板手 | COOLMAX | 1把 | |||||
8 | 制冷專用加液管 | HONGSEN | 1根 | |||||
9 | 制冷劑加液表 | HONGSEN | 1套 | |||||
10 | 電磁閥 | DANFOSS | 1 | |||||
