欣諭冷凍干燥機在基礎工藝以及多肽領域的應用
“欣諭”冷凍干燥機，凍干機，冷干機，真空冷凍干燥機是將含水物品預先凍結，然后將其水分在真空狀態下升華而獲得干燥物品的一種技術方法。經冷凍干燥處理的物品易于長期保存，加水后能恢復到凍干前的狀態并保持原由的生化特性。對于材料如石墨烯，碳粉凍干，熱敏物質如抗菌素、疫苗、血液制品、酶激素和其它生物制品如蛋白，多肽等，冷凍干燥技術更能顯示其優越性。

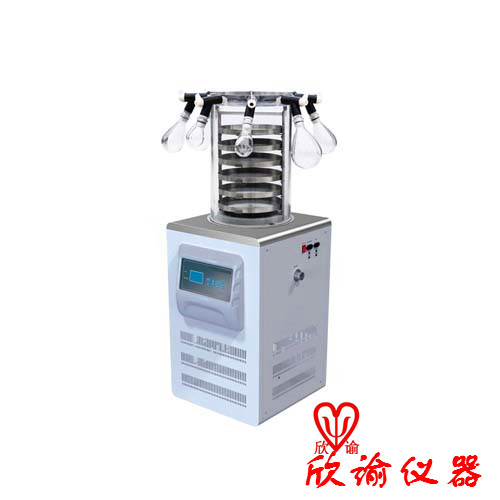

“欣諭”品牌冷凍干燥機采用風冷冷凝式制冷系統，冷阱可作預凍，不銹鋼結構，透明干燥室，便于觀察冷凍干燥的全過程。 符合G際標準的綠色環保型；
www.ppl-ppl.com.cn www.xinyu17.com
主先講講欣諭凍干機的凍干工藝
一、技術簡介：
XY真空冷凍干燥是先將制品凍結到共晶點溫度以下，使水分變成固態的冰，然后在適當?shù)臏囟群驼婵斩认?，使冰升華為水蒸氣。再用真空系統的冷凝器(水汽凝結器)將水蒸氣冷凝，從而獲得干燥制品的技術。 技術優點：（1）它是在低溫下干燥，不使多肽，蛋白質、微生物之類產生變性或失去生物活力。這對于那些熱敏性物質，如多肽，疫苗、菌類、毒種、血液制品等的干燥保存特別適用。 （2）由于是低溫干燥，使物質中的揮發性成分和受熱變性的營養成分損失很小，是化學制品、藥品和食品的優質干燥方法。
（3）在低溫干燥過程中，微生物的生長和酶的作用幾乎無法進行，能Z好地保持物質原來的性狀。
（4）干燥后體積、形狀基本不變，物質呈海棉狀，無干縮；復水時，與水的接觸面大，能迅速還原成原來的性狀。
（5）因系真空下干燥，氧氣J少，使易氧化的物質得到了保護。 （6）能除去物質中95～99%的水分，制品的保存期長
二、凍干流程
樣品預凍、升華干燥（第一干燥階段）、解析干燥（第二干燥階段）以及干燥后保存：
2.1樣品預凍階段： 2.1.1 預凍過程變化
溶液在冷凍過程中溶質和溶劑存在一個相互分離的過程，大多數凍干藥品是以水為溶劑，所以以水為例來說明溶液的凝結過程。隨著溫度的下降到某一溫度時，水開始結晶，這時的溫度是制品的過冷溫度。由于結晶放熱，制品溫度開始升高后再下降，隨著水結晶的增加，溶液的濃度會增加（為了有利于干燥，一般凍干產品溶液配制成含固體物質4%-15%的稀有溶液）。此外，根據產品的性質不同，這時會有兩種情況：
一種是溶質可以結晶的產品，隨著制品溫度的下降，稀溶液變?yōu)闈馊芤?，并逐步成為飽和溶液，溫度繼續降低時，由于溶解度降低，將會有溶質析出，Z后成為冰晶體和溶質晶體的共晶混合物，晶體的大小和冷凍速率有關，這時的溫度就是產品的共晶點溫度。這個過程也是一個放熱過程，在冷凍曲線上也出現過冷和平臺。
另一種是溶質不結晶的產品，隨著制品溫度的下降，稀溶液變?yōu)闈馊芤?，溫度繼續降低時，溶液以玻璃態形式凍結，這時的溫度就是產品的凍結溫度。在冰晶的間隙中就形成了微觀的玻璃態結構。
預凍會對細胞和生命產生一定的破壞作用，其機理是非常復雜的，一般認為，預凍過程中水結冰所產生的機械效應和溶質效應是引起生化藥品在凍干過程中失活或變性的重要因素。機械效應是指水結冰時體積增大，致使活性物質活性部位中一些弱分子力鍵受到破壞，從而使活性損失；溶質效應是指水結冰以后引起溶質濃度上升以及由于各種溶質在各種溫度條件下溶解度變化不一致引起pH值的變化，導致活性物質所處的環境發生變化而造成失活或變性。
2.1.2 常見預凍方法及控制
冷凍方式要根據產品的特性，采用慢凍、快凍、預凍退火：
一般來說，預凍速度越快，形成的晶體顆粒越小，越有利于后期干燥的進行，同時，一般制品預凍溫度在共熔點以下10-20℃保持2-3h，保證冷凍完全。預凍速度決定了制品體積大小、形狀和成品Z初晶格及其微孔的特性，其速度可控制在每分鐘降溫1℃左右。
對結晶性制劑而言，凍結速度一般不要太慢，凍結速度慢雖然便于形成大塊冰晶體，維持通暢的升華通道，使升華速度加快，但如果結晶過大、晶核數量過少、制劑的結晶均勻性差，也不利于升華干燥。對于一些分子呈無規則網狀結構的高分子藥物，速凍能使其在藥液中迅速定型，使包裹在其中的溶媒蒸汽在真空條件下迅速逸出，反而能使升華速度加快。因此，溶液的Z佳冷凍速度是因制劑本身的特性不同而變化的。如蛋白多肽類藥物的凍干，慢速凍結通常是有利的，而對于病毒、疫苗來說，快速降溫通常是有利。
控制： 1、探索Z佳預凍速率 2、合理控制預凍溫度
3、適當控制及調整預凍時間
2.2升華干燥（干燥第一階段）
一次干燥（升華干燥）是指低溫下對制品加熱，同時XY凍干專用真空泵抽真空，使其中被凍結成冰的自由水直接升華成水蒸氣。待成品中看不到冰時，則可認為一次干燥已完畢，此時制品溫度迅速上升，接近板溫，制品中Z初水分的90%以上已被除去。
在升華干燥過程中，制品吸收熱量后所含水分在真空下升華成水蒸氣，消耗大量熱能，使得制品溫度較板層溫度低十幾甚至幾十度。在該干燥過程中，如果溫度過高，會出現軟化、塌陷等現象，造成凍干失??；如果溫度過低，不僅給制冷系統提出了過高的要求，而且大大降低了升華過程的速率，費時又耗能。
該過程中，主要把握溫度和真空度。干燥過程中，隨外界真空度變化，界面層傳熱性也會隨之變化，對于不同的產品特性，真空度大小不同，一般而言保持在10—30Pa（可依據實際情況作調整或在50—100Pa），與此同時，溫度的把握也至關重要。升溫速度及溫度保持時間，大多數而言，為保證樣品完整度，升溫速度可以控制在5℃/h，過快導致大量水分不能及時出去，造成制品溫度超過共晶點而融化。溫度限度上應當保持在共熔點或產品崩解溫度以下，以防止樣品復熔或塌陷。
升華階段結束標志或判斷方法：1、外觀上，干燥層和凍結層交界面到達瓶底并消失 2、曲線，產品的溫度上升或者平行于導熱油溫度 2.3解析干燥
此階段為干燥第二階段，在第一階段干燥結束后，在干燥物質的毛細血管壁和J性基團上還吸附有一部分水分，這些水分是未被凍結的，當他們達到一定含量，就為微生物的生長繁殖和某些化學反應提供了條件。實驗證明：即使是單分子層吸附以下的低含水量，也可以成為某些化和物的溶液，產生與水溶液相同的移動性和反應性。因此為了改善產品的儲存穩定性，延長其保存期，需要除去這些水分。這就是解析干燥的目的。
第一階段是將水以冰晶的形式除去，因此其溫度和壓力都必須控制在產品共溶點以下，才不致使冰晶溶化。但對于吸附水，由于其吸附能量高，如果不給它們提供足夠的能量，如果不給它們提供足夠的能量，它們就不可能從吸附中解析出來。因此，這一階段產品的溫度應足夠的高，只要燒毀產品和不造成主品過熱而變性就可，由于這一部分水分是通過范德華力、氫鍵等弱分子力吸附在藥品上的結合水，因此要除去這部分水，需要克服分子間的力，需要更多的能量。此時可以把制品溫度加熱到其允許的Z高溫度以下（產品的允許溫度視產品的品種而定，一般為25℃-40℃左右。病毒性產品為25℃，細菌性產品為30℃，血清、抗菌素等可高達40℃）。
三、常見問題及解決方法 如下圖：

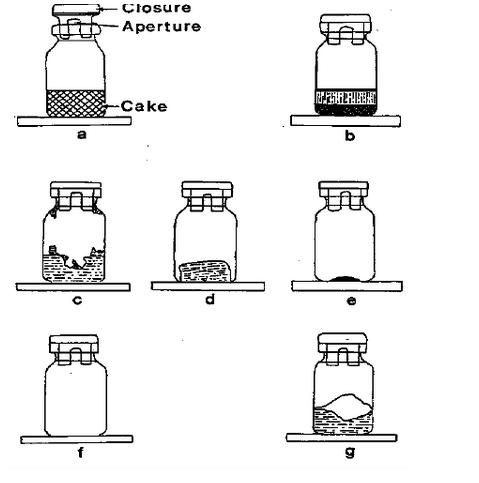

典型的凍干產品塊，其中是良好的產品塊有硬殼或凍膠層的結構不均一產品塊自我支撐結構弱的產品塊部分塌陷的產品塊復溶消失的產品塊凸起
如圖a?產品塊性質應該多孔而有彈性，并且一般表觀均一，包括結構和顏色，。在有高過冷度(>10 ℃)的產品中，產品塊結構良好，像壓好的藥片。凍干產品塊的體積應該和填充液體的原始體積接近。圖b?是冷凍過程不合適造成的結構不均一的產品塊。在該圖的底部是結構良好的區域，表明一部分溶液經歷了過冷。產品塊的中間部分是長針狀冰晶慢速生長的結果。該基質的頂部是一個硬殼或凍膠層。硬殼或凍膠層不但阻礙 蒸汽從產品塊中流出，而且濃縮溶質，使活性成分變性 的幾率變大?？梢愿淖兘禍毓に嚥⑹垢囿w積的溶液在 干燥過程開始前經歷過冷來避免這種基質。
圖c?是裂開的基質。容器頂部附近的物質是第二階段干燥階段物質離開容器的證明。大多數情況下，斷裂基質是由于固體物質的百分比小于2%，產品塊的結構脆弱造成的可以用減慢第二階段干燥的速度來限制物質的損失，但是增加整體賦形劑的濃度來加強產品塊的結構將是更好的選擇。塌陷和產品塊從容器壁凸起是典型的現象，在第一階段干燥過程中干燥溫度高于塌陷溫度時會發生這種情況。當溫度高于塌陷溫度時，將有足夠多的自由水存在，使間隙物質在第二階段干燥完成前移動。消除這種基質形成的Z好辦法是知道塌陷溫度并采取步驟確保第一階段干燥階段在該溫度以下進.
圖e?表示復溶。這種情況中，有足夠的自由水存在而引起產品塊的完全塌陷。在這種形式下，產品塊的復水可能耗時很長。知道融解溫度并調節第一階段干燥的溫度使其Z少在融解溫度以下5℃，可以避免復溶的發生.
多肽的保存
多肽一般是以凍干粉的形式保存，其在-20℃很穩定，特別是冷凍干燥后并保存于-20℃干燥器中，大多數肽在此溫度下可以存放幾年不變。如果一次使用的肽量不多，Z好分裝成幾個小包裝，取用更為方便。為減少濕度的影響，在將凍干肽暴露于空氣之前，應先將其在干燥的條件下恢復至室溫。當無法冷凍干燥時，Z好的方法是以較小的樣量存放，并盡快使用。 對于含Met,Cys或Trp的多肽，脫氧緩沖劑對其保護必不可少，因?yàn)檫@種多肽易被空氣氧化，比較好的解決方法是可以在封瓶前，慢慢通入氮?dú)饣驓鍤饬鲝亩档脱趸饔?。?/span>Gln或Asn的多肽也容易降解，所以相對于其他不含此類氨基酸的多肽，其保存期較短。 多肽的溶解性
多肽的溶解性與其序列的組成有很大關系。一般來說，含親水性氨基酸較多的序列，其溶解性相對較好，這樣的氨基酸如：Lys, His, Arg等。含有疏水性較強的殘基如：Ala, Leu, ,Ile, Cys, Met, Phe和Val等將增加多肽溶解的難度。
大多數肽的主選溶劑是無菌的純凈蒸餾水。這些方法不溶的多肽， 需要乙腈、脲、DMF、鹽酸胍來溶解，但這些溶劑可能會對某些實驗產生副作用。
初次溶解時，一般使初始濃度大于要求濃度，如果多肽的溶解性有限，可以加入其它溶解劑或緩沖鹽。
如果多肽在水中的溶解性有限，有幾種選擇可幫助溶解： 超聲波處理
酸性肽用10%稀氨水（含Asp, Glu）
堿性肽用10%稀乙酸（含 Lys , His ,Arg） 疏水性強的肽用10%溶劑（乙腈、甲醇） J不溶的肽用DMSO或DMF溶解 鹽酸胍或脲的濃溶液也很有用。 多肽溶液的保存
溶液形式的多肽遠比凍干形式不穩定，溶液應為中性pH(pH5-7), -20℃保存，為避免樣品的反復凍融， Z好分成小樣存放。一份樣品解凍后未用完， 應扔掉，細菌降解有時會成為溶液肽的麻煩， 因此，肽應溶于無菌水， 或肽溶液用0.2μ M濾膜過濾，后再置于-20℃保存更好。
多肽的含量與純度
多肽的含量與多肽的純度是兩個完全不同的概念。多肽的含量反映的是凍干肽中多肽與其它組分的關系。
而多肽的純度則是反映了目的肽與其它雜肽的純度關系。多肽的純度可以通過計算在紫外檢測下（210-220nm）從HPLC色譜中洗脫出的物質的主峰的面積百分比獲得。
以上資料有上海欣諭儀器網站編輯，想了解更多關于冷凍干燥以及冷凍干燥機的信息請到www.ppl-ppl.com.cn或者www.xinyu17.com網頁查詢
